一、產品簡介

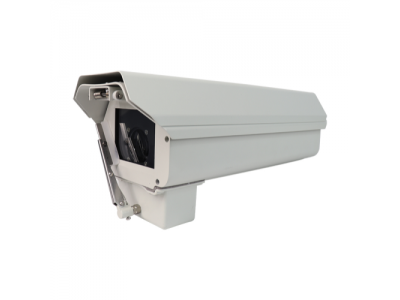

耘農智慧自主研發生產的XF-CQ17洞外亮度檢測器，采用高精度芯片，數據精度高，穩定性好。XF-CQ17洞外亮度檢測器具有通訊、報警和顯示功能，安裝簡單，維護簡便，能夠實時給出隧道口真實亮度值，為照明控制自動化提供依據。
二、產品特點
（1）實時檢測
（2）反應靈敏
（3）維護簡便
（4）顯示清晰
三、外形尺寸
四、安裝說明
洞外亮度檢測器為一體化設計，安裝在隧道外，鏡頭方向指向隧道口中心位置，設備距隧道口一個行車視距，安裝高度3-5米。
注：行車視距是指汽車在行駛中，當發現障礙物后，能及時采取措施，防止發生交通事故所需要的必須的最小距離。
停車視距對照表：
五、技術參數
檢測范圍 0-7000cd/㎡
測量角度 垂直≥20°水平≥20°
測量精度 ≤0.1cd/㎡
環境溫度 -40-65℃
環境濕度 0-100%RH（無冷凝）
通訊接口 1路4-20mA，1路RS485
供電電壓 220V±15%VAC 50HZ
防護等級 IP66
整機重量 2.5kg
外形尺寸 376 x136 x164mm
六、修改報警值
（1）正常工作狀態下，數碼管數據實時顯示。
（2）正常工作狀態下，按動一下鍵，查看報警值高限，按鍵可切換查看報警值低限，查看報警值低限再按動鍵可切換正常工作狀態。
（3）查看報警值時，按動鍵進入報警值設置：
·共5位數碼管，從左到右依次為1、2、3、4、5，每次進入報警值設置都會從第5位開始閃爍；
·按動鍵可修改閃爍位數值，數值0-9循環；
·按動鍵，可切換閃爍位，第1位閃爍時按動鍵會保存報警值并返回正常工作狀態。
注意：設置報警值時，3秒無操作會返回正常工作狀態，設置值不保存。
6.4-20mA轉換對照表
電流與亮度對照表如圖所示：
